آشنایی با گیربکس اتوماتیک





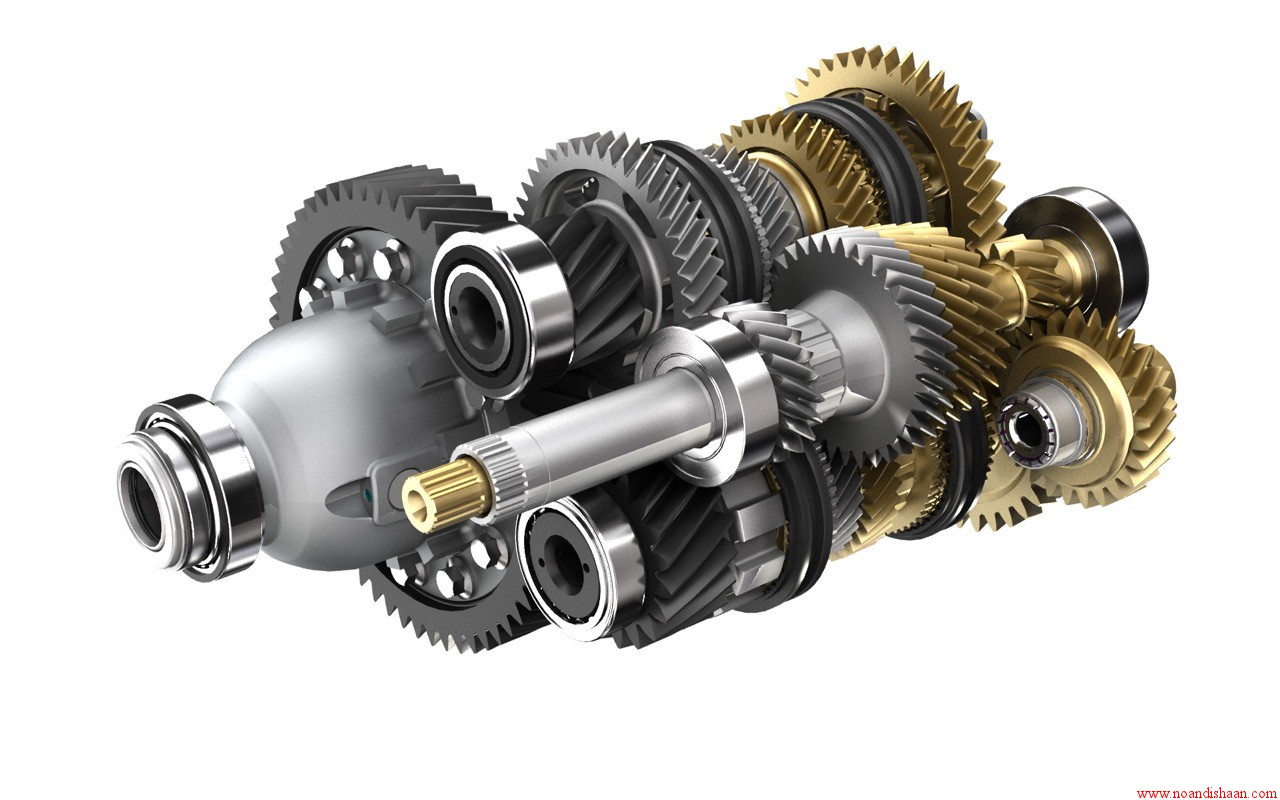

گیربکس اتوماتیک

در سال 1938 کرایسلر کلاچ هیدرولیکی را تولید نمود که با وجود آن در حالی که جعبه دنده می توانست در وضعیت درگیری باشد موتور با دور آرام به کار خود ادامه می داد . و با این طرح گام موفقیت آمیزی در ابداع جعبه دنده های نیمه اتوماتیک برداشته شد و بدین لحاظ کرایسلر مشهور گردید .

جعبه دنده های نیمه اتوماتیکی که طراحی گردید به نام های مختلف در تجارت شناخته شد مانند: و در طراحی های بعد به جای کلاچ هیدرولیکی مبدل گشتاور هیدرولیکی جایگزین شد و به نام های کرایسلر تورک – درایو و پلی موث هیدرایو نامیده شد.مشاهده می شود که در آن ها به منظور تعویض دنده ها هنوز از یک کلاچ پایی استفاده شده است.




در سال 1940 کارخانه جنرال موتور جعبه دنده هیدراماتیک را برای اولین بار در اتومبیل اولد زموبیل به کار برد . این طراحی اولین بار در اتومبیل اولدزموبیل به کار برد . این طراحی اولین کاربرد کلاچ های هیدرولیکی را در ترکیب جعبه دنده 4 دنده ای مشخص کرد و جعبه دنده اتوماتیک نامیده شد که در آن مجموعه خورشیدی جلو و عقب برای وضعیت خلاص و دنده های جلو به کار برده شد و در دنده عقب مجموعه ی خورشیدی جلو نسبت دور کاهنده ای ( افزایش گشتاور ) دارد و مجموعه خورشید عقب مسیر قدرت را عکس نمود و همچنین نسبت دور دنده عقب را بیشتر کاهش می دهد . ( افزایش گشتاور را بیشتر افزایش می دهد . )

در سال 1948 بیوک جعبه جعبه دنده داینافلو را ارائه داد و اولین اتومبیلی بود که در آن موفق شده بودند جعبه دنده اتوماتیک را با مبدل گشتاور هیدرولیکی به کار برند که با استفاده از مجموعه خورشیدی حرکت مستقیم دنده یک و دنده عقب را شامل می شد و اهرم تعویض دنده جعبه دنده را به محور خروجی مبدل گشتاور بدون دنده های اضافی مربوط می سازد . ضریب ماکزیمم در مبدل گشتاور 1 : 25/2 و نسبت دنده در دنده یک 1 : 82/1 می باشد که دارای کشش عالی در سر بالایی ها بوده و حالت ترمز موتوری در سرازیری ها را نیز دارا می باشد کاربرد عمومی جعبه دندذه های اتوماتیک که ناشی از رشد صنعتی بوده است . جعبه دنده های اتو ماتیک فورد – ا – ماتیک ترکیبی است از یک مبدل گشتاور 3 عنصری و یک سیستم مجموعه خورشیدی که شامل 3 دنده جلو ( 3 سرعته ) و یک دنده عقب می باشد . ضریب ماکزیمم مبدل گشتاور آن برابر 1: 1/2 می باشد . مسیر حرکت از مبدل گشتاور شروع می شود و دارای نسبت دنده متوسط ( دنده دو) 1 : 48/1 ( افزایش گشتاور کم ) با تعویض دنده به طور خودکار بوده و همچنین دارای نسبت دنده یک 1 : 44/2 ( افزایش گشتاور زیاد ) که برای عبور در سر بالایی ها و حالت ترمز موتوری در سرازیریها می باشد طراحی شده است .

کرایسلر دارای جعبه دنده اتوماتیک دو سرعته به نام پاور فلایت می باشد که دارای یک مبدل گشتاور 3 عنصری ( توربین پمپ استاتور ) و دو مجموعه خورشیدی با نسبت دنده هایی به منظور درگیری دنده یک دنده عقب و دنده مستقیم می باشد . هنگام حرکت مسیر قدرت از مبدل گشتاور که دارای ضریب ماکزیمم گشتاوری 1 : 7/2 است شروع می شود و در دنده یک نسبت دنده ی 1 : 27/1 می باشد که به طور خودکار در دنده مستقیم قرار می گیرد . ( در دنده مستقیم نسبت دنده 1 : 1 است و در صورت لزوم نسبت مبدل گشتاور اعمال می گردد . ) این جعبه دنده نیز توسط اهرم تعویض دنده به طور دستی در دنده یک ( برای حرکت در سربالایی و سرازیری ) قرار می گیرد .
طرح جدید جعبه دنده اتوماتیک اولتراماتیک مربوط به اتومبیل پاکارد نشان می دهد که دارای مبدل گشتاور 4 عنصری و یک مجموعه دنده های خورشیدی است که مشابه جعبه دنده داینافلوی بیوک می باشد و قادر است تا وضعیت های دنده مستقیم دنده یک و دنده عقب را درگیر نماید . مسیر قدرت مانند جعبه دنده ی داینافلو در حرکت به جلو از مبدل گشتاور شروع شده و بدون کمک دنده های اضافی به محور خروجی منتقل می گردد . مبدل گشتاور آن دارای یک کلاچ اصطکاکی برای وضعیت دنده مستقیم می باشد که به طور خودکارعمل می کند و در سایر وضعیت ها کلاچ اصطکاکی مبدل گشتاور قطع می باشد که مبدل می تواند حد اکثر نسبت گشتاوری 1 : 4/2 را منتقل نماید . نسبت در دنده یک 1 : 82/1 می باشد که جعبه دنده به وسیله اهرم تعویض دنده می تواند در این وضعیت برای عبور درسر بالایی و سرازیری قرار گیرد .

جعبه دنده های اتوماتیک استودبکر که به وسیله بورگ – وارنر ارائه گردید دارای مبدل گشتاور 3 عنصری با یک کلاچ حرکت مستقیم و دو مجموعه خورشیدی که 3 دنده جلو و یک دنده عقب می باشد طراحی گردیده است . حداکثر ضریب افزایشی مبدل گشتاور 1 : 15/2 است که دارای وضعیت دنده متوسط دنده مستقیم دنده یک و دنده عقب می باشد و نسبت دنده ها عبارتند از : دنده 1 :31/2 دنده دو 1: 43/1 و دنده سه 1 : 1 برای حرکت در سر بالایی و سرازیری با دنده یک می توان توسط توضیحات بعدا گفته خواهد شد . اهرم تعویض دنده به طور دستی جعبه دنده را در وضعیت قرار داد .
تا سال 1955 طراحی جعبه دنده های اتوماتیک کامل گردید و از آن تاریخ به بعد با اتخاذ تصمیم مشترک و استاندارد اکثر کارخانجات آن را به کار بردند به طوری که امروزه بیش از 90 درصد اتومبیل ها ی امروزی آمریکایی مجهز به جعبه دنده های اتوماتیک می باشند . جعبه دنده اتوماتیک اولترا ماتیک مربوط به اتومبیل پاکارد مسیر قدرت در آن و در جعبه دنده اتوماتیک پاورگلاید و سایر جعبه دنده های اتوماتیک 2 سرعته یکسان می باشد . شرح این که چگونه یک جعبه دنده اتوماتیک کار می کند باید گفت که یک داستان هیجان انگیزی است به وسیله مختصر نگاهی به اصول مقدماتی و اساسی طرز کار آنها می توان فهمید که جعبه دنده های اتوماتیک چه طور کار می کنند و این بسیار ساده است زیرا تمام تعویض های خودکار با استفاده از اصول اولیه طراحی شدهاند و به طور کلی دارای یک مبدل گشتاور هیدرولیکی و یک مجموعه خورشیدی با نسبت دنده های مختلف می باشند که به وسیله ی یک سیستم کنترل هیدرولیکی به طور خودکار
تعویض دنده ها را انجام می دهد . ترکیب مبدل گشتاور هیدرلیکی و مجموعه ی دنده های خورشیدی رایج در تعدادی از جعبه دنده های اتوماتیک هم خانواده مانند جعبه دنده های تورک فلایت ( کرایسلر ) کروئیز – ا – ماتیک ( فورد ) و هیدرا – ماتیک ( جنرال موتور ) به کار برده شده است .

یکی از بزرگترین مزیت های جعبه دنده های اتوماتیک این است که به طور خودکار دنده ها را تعویض می نماید و وظایف راننده را کاهش می دهد و در نتیجه او مجبور نخواهد بود که در تعویض دنده ها مهارت خاص رانندگی را دارا باشد و متناسب با مقاومت مسیر که بستگی به وزن سرعت و موقعیت اتومبیل دارد به طور خودکار در مواقع لزوم تعویض دنده ها انجام می گردد . در جعبه دنده های معمولی بر اثر سرعت بیش از حد معمول و یا عدم ایجاد هماهنگی بین سرعت چرخ دنده ها هنگام درگیر شدن توسط یک راننده ی
غیر ماهر باعث استهلاک سریع قطعات خواهد گردید . در صورتی که در جعبه دنده های اتوماتیک راننده به یک اهرم تغییر وضعیت دنده ها و پدال گاز احتیاج دارد .

سیستم های کنترل کننده :

جعبه دنده های اتوماتیک دارای سیستم های کنترل کننده ای می باشند که اولا جعبه دنده را با موتور مربوط می سازد بدین ترتیب که هر گونه تغییرات موتور را عینا به جعبه دنده منتقل می نمایند و باعث تعویض دنده ها می گردند . ثانیا ارتباط راننده با جعبه دنده را به وسیله اهرم تغییر وضعیت به طور دستی بر قرار می سازد که هر کدام به نوبه ی خود دارای وظایفی می باشد :



سیستم کنترل دستی :

ارتباط راننده به جعبه دنده را بر قرار می سازد و تغییر وضعیت اهرم تعویض دنده ها را به وسیله ی اتصالات آن به سوپاپ دستی واقع در بدنه ی سوپاپ سیستم کنترل هیدرولیکی منتقل می نماید .



سیستم کنترل دریچه گاز :

این سیستم گشتاور موتور را احساس می کند و شامل مجموعه ی سوپاپ تعدیل فشار در بدنه ی سوپاپ سیستم کنترل هیدرولیکی می باشد و این سیستم اثر گشتاور ورودی را یا به وسیله ی اهرم های اتصال به طور مکانیکی از پدال گاز به جعبه دنده و یا به وسیله ی یک اثر خلایی از زیر دریچه گاز کاربراتور به یک واحد کنترل کننده خلایی در بدنه جعبه دنده دریافت می کند . اگر در تعویض خودکار دنده هااشکالی پیش بیاید علاوه بر موارد فوق یک ارتباط دهنده دیگری برای جعبه دنده ضروری است و بدین منظور یک سیستم گاورنرپیش بینی شده است تا تغییرات سرعت جاده ای اتومبیل را به جعبه دنده منتقل نماید .

سیستم کنترل گاورنر :

این سیستم تغییرات سرعت اتومبیل را از دور خروجی جعبه دنده احساس می کند و مانند سیستم کنترل دریچه گاز اثر فشار هیدرولیکی را به بدنه سوپاپ سیستم کنترل هیدرولیکی می فرستد این سیستم مجهز به مجموعه ی سوپاپ تنظیم فشار با وزنه های گریز از مرکز می باشد . سیستم کنترل دستی کنترل دریچه گاز و کنترل گاورنر قسمت هایی از سیستم کنترل هیدرولیکی می باشند .

سیستم کنترل هیدرولیکی :

این سیستم شامل یک پمپ هیدرو لیک جتو و سوپاپ تعدیل فشار برای تکمیل و پر کردن روغن مورد نیاز مبدل گشتاور با تجهیزات مربوطه و ارسال روغن به بدنه سوپاپ جهت تقسیم نمودن به مدارات راه انداز کلاچ و باند ( نوار ترمز ) می باشد. بدنه سوپاپ مغز سیستم هیدرولیکی و به طور معمول جایگاه سوپاپ دستی سوپاپ کنترل دریچه گاز و یک سوپاپ کنترل دستی برای ایجاد درگیری دنده یک توسط راننده و مجموعه ی سوپاپ تعویض دنده به طور خودکار می باشد .

اگر شما یک ماشین با گیربکس اتوماتیک رانده باشید ، دو تفاوت بزرگ بین گیربکس های اتوماتیک و گیربکس های دستی را می شناسید :

• خودرو های دارای گیربکس اتوماتیک پدال کلاچ ندارند .
• خودرو های دارای گیربکس اتوماتیک نیازبه تعویض دنده دستی ندارند . یک بار شما دنده را در حالت drive قرار می دهید ، همه چیز ها دیگر خودکار عمل می کند .

گیربکس اتوماتیک ( بعلاوه مبدل گشتاور ) و گیربکس دستی ( با کلاچ ) دقیقاً مانند هم عمل می کنند ، اما از راه های کاملاً متفاوت. روش گیربکس اتوماتیک برای تعویض دنده کاملاً شگفت انگیز است .

محل قرار گرفتن گیربکس اتوماتیک

 ما در این مقاله طرز کار گیربکس اتوماتیک را خواهیم گفت . ابتدا با اساس کلی سیستم شروع می کنیم : دنده های سیاره ای .

سپس چگونگی درگیر کردن  دنده ها را خواهیم دید ، و چگونگی کنترل کار آنرا خواهیم آموخت و در مورد ریزه کاریهای پیچده مربوط به کنترل گیربکس بحث خواهیم کرد .

درست مثل جعبه دنده های دستی ، کار اصلی گیربکس های اتوماتیک این است که به موتور ( که دارای دامنه محدود سرعت است ) اجازه می دهد که سرعت خروجی با دامنه وسیعی داشته باشند .

 نمونه برش خورده یک گیرکس اتوماتیک (Mercedes-BenzCLK)

خودرو ها بدون گیربکس محدود به یک نسبت انتقال دور می باشند ، این نسبت که قابل انتخاب است و به خودرو اجازه می دهد که با حداکثر سرعت مطلوب طی مسیر کند . اگر حداکثر سرعت 80 مایل می خواهید ، پس باید انتقال دور شما شبیه دنده سه گیربکس های دستی خودرو ها باشد .

شما احتمالاً در حین رانندگی با خودرو های دارای جعبه دنده دستی فقط از دنده سه استفاده نمی کنید و اگر هم این کار را بکنید شتاب مورد نظرتان را در هنگام شروع حرکت نخواهید داشت . و در سرعت های بالا نیز ، موتور زوزه ای شدید خواهد داشت ( اگر عقربه نشان دهنده دور موتور نزدیک خط قرمز شود ) در این حالت موتور خودرو به زودی فرسوده می شود و تقریباً غیر قابل رانندن است.

بنابراین دنده های گیربکس تاثیر بیشتر یر گشتاور موتور دارد و موتور کار خود را با سرعت مناسبی ادامه می دهد .

تفاوت اساسی بین گیربکس های اتوماتیک و دستی این است که گیربکس دستی با درگیر و آزاد کردن مجموعه دنده های مختلف به شفت خروجی نسبت انتقال دور های متفاوتی می دهد. در حالی که در گیربکس اتوماتیک با همان مجموعه از دنده ها همه نسبت انتقال دور های متفاوت را می دهد . مجموعه دنده های سیاره ای وسیله ای است که این کار ها را در گیربکس اتوماتیک مقدور می کند . اکنون چگونگی کار مجموعه دنده های سیاره ای را خواهیم دید .

گیربکس اتوماتیک چگونه کار می کند؟



اگر شما یک ماشین با گیربکس اتوماتیک رانده باشید ، دو تفاوت بزرگ بین گیربکس های اتوماتیک و گیربکس های دستی را می شناسید : ▪ خودرو های دارای گیربکس اتوماتیک پدال کلاچ ندارند . ▪ خودرو های دارای گیربکس اتوماتیک نیازبه تعویض دنده دستی ندارند .

 یک بار شما دنده را در حالت drive قرار می دهید ، همه چیز ها دیگر خودکار عمل می کند . گیربکس اتوماتیک ( بعلاوه مبدل گشتاور ) و گیربکس دستی ( با کلاچ ) دقیقاً مانند هم عمل می کنند ، اما از راه های کاملاً متفاوت. روش گیربکس اتوماتیک برای تعویض دنده کاملاً شگفت انگیز است . ما در این مقاله طرز کار گیربکس اتوماتیک را خواهیم گفت .

 ابتدا با اساس کلی سیستم شروع می کنیم : دنده های سیاره ای . سپس چگونگی درگیر کردن دنده ها را خواهیم دید ، و چگونگی کنترل کار آنرا خواهیم آموخت و در مورد ریزه کاریهای پیچده مربوط به کنترل گیربکس بحث خواهیم کرد . درست مثل جعبه دنده های دستی ، کار اصلی گیربکس های اتوماتیک این است که به موتور ( که دارای دامنه محدود سرعت است ) اجازه می دهد که سرعت خروجی با دامنه وسیعی داشته باشند . خودرو ها بدون گیربکس محدود به یک نسبت انتقال دور می باشند ، این نسبت که قابل انتخاب است و به خودرو اجازه می دهد که با حداکثر سرعت مطلوب طی مسیر کند .

 اگر حداکثر سرعت ۸۰ مایل می خواهید ، پس باید انتقال دور شما شبیه دنده سه گیربکس های دستی خودرو ها باشد . شما احتمالاً در حین رانندگی با خودرو های دارای جعبه دنده دستی فقط از دنده سه استفاده نمی کنید و اگر هم این کار را بکنید شتاب مورد نظرتان را در هنگام شروع حرکت نخواهید داشت . و در سرعت های بالا نیز ، موتور زوزه ای شدید خواهد داشت ( اگر عقربه نشان دهنده دور موتور نزدیک خط قرمز شود ) در این حالت موتور خودرو به زودی فرسوده می شود و تقریباً غیر قابل رانندن است.

 بنابراین دنده های گیربکس تاثیر بیشتر یر گشتاور موتور دارد و موتور کار خود را با سرعت مناسبی ادامه می دهد . تفاوت اساسی بین گیربکس های اتوماتیک و دستی این است که گیربکس دستی با درگیر و آزاد کردن مجموعه دنده های مختلف به شفت خروجی نسبت انتقال دور های متفاوتی می دهد. در حالی که در گیربکس اتوماتیک با همان مجموعه از دنده ها همه نسبت انتقال دور های متفاوت را می دهد . مجموعه دنده های سیاره ای وسیله ای است که این کار ها را در گیربکس اتوماتیک مقدور می کند . اکنون چگونگی کار مجموعه دنده های سیاره ای را خواهیم دید .

بنابراین ما چگونگی درگیر کردن گیربکس ( دنده ها ) خواهیم دید ، و چگونگی کنترل کار آنرا خواهیم آموخت و در مورد ریزه کاریهای پیچده مربوط به کنترل گیربکس بحث خواهیم کرد .

درست مثل جعبه دنده های دستی ، کار اولیه گیربکس های اتوماتیک این است که به موتور ( که دارای دامنه محدود سرعت است ) اجازه می دهد که سرعت خروجی آن دامنه وسیعی داشته باشند .

خودرو ها بدون گیربکس محدود به یک نسبت انتقال دور می باشند ، این نسبت که قابل انتخاب است و به خودرو اجازه می دهد که با حداکثر سرعت مطلوب طی مسیر کند . اگر حداکثر سرعت 80 مایل می خواهید ، پس باید انتقال دور شما شبیه دنده سه گیربکس های دستی خودرو ها باشد .

شما احتمالاً در حین رانندگی با خودرو های دارای جعبه دنده دستی فقط از دنده سه استفاده نمی کنید و اگر هم این کار را بکنید شتاب مورد نظرتان را در هنگام شذروع حرکت نخواهید داشت . و در سرعت های بالا نیز ، موتور زوزه ای طولانی خواهد داشت ( اگر عقربه نشان دهنده دور موتور نزدیک خط قرمز شود ) در این حالت موتور خودرو به زودی فرسوده می شود و تقریباً غیر قابل رانندن است.

بنابراین دنده های گیربکس تاثیر بیشتر یر گشتاور موتور دارد و موتور کار خود را با سرعت مناسبی ادامه می دهد .

تفاوت اساسی بین گیربکس های اتوماتیک و دستی این است که گیربکس دستی با درگیر و آزاد کردن مجموعه دنده های مختلف به شفت خروجی نسبت انتقال دور های متفاوتی می دهد. در حالی که در گیربکس اتوماتیک با همان مجموعه از دنده ها همه نسبت انتقال دور های متفاوت را می دهد . مجموعه دنده های سیاره ای وسیله ای است که این کار ها را در گیربکس اتوماتیک مقدور می کند .

اکنون چگونگی کار مجموعه دنده های سیاره ای را خواهیم دید .





مجموعه دنده های سیاره ای و نسبت انتقال دور

وقتی جعبه دنده اتوماتیک را باز کرده و به داخل آن نگاه می کنیم . مجموعه ای عظیم از اجزای مختلف را در فضــای نسبتاً کوچکی می بینیم . از جمله چـیـزهاى دیگـرکه شما می بینید:

·        مجموعه مبتکرانه دنده های سیاره ای

·        مجموعه ای از باند ها که اجزای مختلف مجموعه دنده ها را قفل می کند

·        مجموعه ای متشکل از سه صفحه کلاچ تر که قسمت های دیگر از مجموعه دند ها را قفل می کند .

·        یک سیستم هیدرولیک شگفت انگیز که کلاچ ها و باندها را کنترل می کند

·        یک پمپ دنده ای بزرگ که روغن را در اطراف گیربکس به حرکت در می آورد .

مجموعه دنده های سیاره ای مرکز توجه (قلب ) گیربکس های اتوماتیک است . که اندازه ی آن به مانند یک طالبی است . این یک قسمت ، همه نسبت های انتقال دور را که در یک گیربکس اتوماتیک قابل تولید است به وجود می آورد . همه قسمت های دیگر که در آنجا هستند به مجموعه دنده های سیاره ای کمک می کنند که این کار ها را انجام بدهد .

هر مجموعه دنده های سیاره ای متشکل از سه قسمت اصلی است :

·        دنده خورشیدی

·        دنده های سیاره ای و حامل دنده های سیاره ای

·        دنده رینگی

هر یک از این سه قسمت می توانند ورودی ، خروجی یا می توانند ثابت نگه داشته شوند . انتخاب هر قطعه نقشی را بازی می کند که نسبت انتقال دور برای مجموعه دنده ها را تعیین می کند . اجازه دهید به یک مجموعه دنده های سیاره ای نگاه کنیم .

یکی از مجموعه دنده های سیاره ای گیربکس ما یک دنده رینگی با 72 دندانه و یک دنده خورشیدی با 30 دندانه دارد . ما می توانیم نسبت های انتقال دور خیلی متفاوتی را از این مجموعه دنده ها داشته باشیم .

 هم چنین با قفل شدن دو قسمت از سه قسمت ( دنده خورشیدی ، دنده رینگی و حامل سیاره ای) در یک دیگر ، تمام قسمت ها با کاهش دنده ای 1:1 قفل خواهد شد .

توجه کنید که اولین نسبت انتقال دور که در بالا لیست شده یک نسبت انتقال دور کاهشی است . یعنی سرعت شفت خروجی نسبت به سرعت شفت ورودی آرام تر است . دومی اوردرایو است یعنی سرعت شفت خروجی سریعتر از سرعت شفت ورودی است . آخری هم نسبت انتقال دور کاهشی است اما جهت شفت خروجی معکوس شده است . چندین نسبت دور دیگری نیز می تواند در این مجموعه دنده های سیاره ای تولید شود . نسبت انتقال دور های دیگری نیز وجود دارد که برای گیربکس اتوماتیک ما مناسب است .

 بنابراین یک مجموعه می تواند همه این نسبت های انتقال دور را تولید کند بدون این که از هر دنده دیگر ، درگیر یا خلاص شود . با دو عدد از این مجموعه دنده ها در یک راستا ،ما می توانیم چهار دنده جلو و یک دنده عقب ( معکوس) از گیربکس مان را داشته باشیم . ما در قسمت بعدی دو مجموعه دنده را باهم درگیر می کنیم .



اجزای مجموعه دنده های سیاره ای

 این گیربکس اتوماتیک از مجموعه دنده هایی استفاده می کند که ترکیب ترکیب مجموعه دنده های سیاره ای نامیده می شود، آن شبیه یک مجموعه دنده سیاره ای منفرد است اما مانند دو مجموعه سیاره ای ترکیب شده(متحد) عمل می کند . آن یک دنده رینگی دارد که همیشه خروجی گیربکس است . اما آن دو دنده خورشیدی و دو مجموعه دنده سیاره ای دارد .

اجازه دهید به بعضی قسمت های آن نگاهی داشته باشیم :

چگونگی قرار گرفتن دنده ها در داخل یک دیگر

شکل زیر نشان دهنده سیاره ای در حامل سیاره ای است . توجه کنید که سیاره ای سمت راست پایین تر از سیاره ای سمت چپ جای داده شده . سیاره ای سمت راست با دنده رینگی درگیر نیست ، آن با سیاره ای های دیگر درگیر است . تنها سیاره ای سمت چپ با دنده رینگی درگیر است .

حامل سیاره ای : توجه کنید به دو مجموعه از سیاره ای

در شکل بعدی شما داخل حامل سیاره ای را می توانید ببینید . دنده های کوچکتر ، تنها با دنده خورشیدی کوچکتر درگیر شده اند . سیاره ای های بزرگتر با دنده خورشیدی بزرگتر و سیاره ای کوچکتر درگیر شده است.



دنده های گیربکس اتوماتیک

دنده یک

در دنده یک ، دنده خورشیدی کوچک در جهت عقربه های ساعت توسط توربین تورک کونورتور چرخانده می شود. حامل سیاره ای سعی می کند در خلاف جهت عقربه های ساعت بچرخد ، اما آن توسط کلاچ یک طرفه( که تنها مجاز است در جهت عقربه های ساعت بچرخد ) نگه داشته می شود و دنده رینگی شفت خروجی را می چرخاند . دنده کوچک 30 دندانه دارد و دنده رینگی 72 دندانه دارد، بنابراین نسبت انتقال دو زیر را داریم :

Ratio = -R/S = - 72/30 = -2.4:1

بنابراین نسبت انتقال دور 2.4:1 یک انتقال دور منفی است ، یعنی این که جهت خروجی بر خلاف جهت ورودی است . اما در حقیقت جهت خروجی همان جهت ورودی است . مجموعه سیاره ای اول با مجموعه سیاره ای دوم درگیر می شوند و مجموعه دوم دنده رینگی را می چرخاند ؛این ترکیب جهت را عوض ( معکوس ) می کند . شما می توانید ببینید که هم چنین آن موجب چرخش دنده خورشیدی بزرگ می شود ؛ اما موجب آزاد شدن کلاچ می شود ، دنده خورشیدی بزرگ در خلاف جهت توربین آزادانه می چرخد (در خلاف جهت عقربه های ساعت) .

با حرکت دسته دنده شما می توانید چگونگی انتقال قدرت را در گیربکس مشاهده کنید .



دنده دو

این گیربکس بعضی قسمت ها را هماهنگ می کند تا این که نسبت مورد نیاز برای دنده دو را بدست بیاورد . آن شبیه دومجموعه دنده سیاره ای اند عمل می کند که با یک حامل سیاره ای مشترک به همدیگر وصل شده اند .

در مرحله اول حامل سیاره ای ، دنده خورشیدی بزرگ را به عنوان دنده رینگی به کار می گیرد . بنابراین مرحله اول شامل خورشیدی ( دنده خورشیدی کوچکتر ) حامل سیاره ای و دنده رینگی ( دنده خورشیدی بزرگتر ).

دنده خورشیدی کوچکتر ورودی ، دنده رینگی( دنده خورشیدی بزرگتر) ثابت ( توسط باندها نگه داشته شده ) و حامل سیاره ای خروجی است . در این مرحله دنده خورشیدی به عنوان ورودی ، حامل سیاره ای به عنوان خروجی و دنده رینگی ثابت ، این فرمول آن است :

1 + R/S = 1 + 36/30 = 2.2:1

برای هردور چرخش دنده خورشیدی کوچک ، حامل سیاره ای 2.2 بار می چرخد . در مرحله دوم حامل سیاره ای به عنوان ورودی برای مجموعه سیاره ای دوم عمل می کند . دنده خورشیدی بزرگ ( که ثابت نگه داشته شده ) به عنوان خورشیدی عمل می کند و دنده رینگی به عنوانخروجی عمل می کند ، بنابراین نسبت دور زیر به وجود می آید :

  / (1 + S/R) = 1 / (1 + 36/72) = 0.67:1

برای کاهش دور دنده دوم ، ما مرحله اول را در مرحله دوم ضرب می کنیم 2.2 x 0.67 تا به نسبت دور کاهشی 1.47:1برسیم . آن ممکن است صدای ناراحت کننده ای ( مضحک) ایجاد کند ،در حالی که کار می کند .



دنده سه

بیشتر گیربکس های اتوماتیک در دنده سه نسبت انتقال دور 1:1 دارند . شما از بخش های قبلی به یاد دارید برای ایجاد نسبت دور خروجی 1:1 باید دو قسمت از سه قسمت مجموعه دنده های سیاره ای قفل شوند . این ترتیب قرار گرفتن دنده ها ساده تر است . با درگیرشدن کلاچ دنده خورشیدی با توربین قفل می شود .

اگر هر دو دنده خورشیدی در یک جهت بچرجند ،حامل سیار ه ای قفل می شود . زیرا آنها می توانند تنها در جهت مخالف بچرخند . این دنده رینگی را با سیاره ای قفل می کند و موجب می شود مانند یک چیز واحد بچرخد و نسبت 1:1 تولید کند .





 اوردرایو

با این تعریف ، اور درایو یعنی شفت خروجی سریع تر از شفت ورودی می چرخد . این یک افزایش سرعت است. در این گیر بکس به کاربردن اوردرایو دو چیز را در یک زمان انجام می دهد. اگر مقاله تورک کنورتور را خوانده باشید ، نحوه قفل شدن آن می آموزید . به منظور افزایش بازده ، بعضی خودرو ها مکانیزم قفل تورک کنورتور دارند برای این که خروجی موتور مستقیماً وارد گیربکس شود .

در این گیربکس موقعی که از اوردرایو استفاده می کنیم ، شفتی که به پوسته تورک کنورتور ( که به فلایویل موتور پیچ شده) متصل شده ، به وسیله کلاچ به حامل سیاره ای وصل می شود . دنده خورشیدی کوچک آزادانه می چرخد ( خلاص می چرخد  ) ، دنده خورشیدی بزرگ توسط باند های اوردرایو نگه داشته می شود . چیزی به توربین متصل نیست ، تنها ورودی از پوسته کنورتور است . دوباره به جدول قبلی بر می گردیم . این بار حامل سیاره ای ورودی ، دنده خورشیدی ثابت و دنده رینگی خروجی است .

Ratio = 1 / (1 + S/R) = 1 / ( 1 + 36/72) = 0.67:1

بنابراین شفت خروجی گیربکس برای هر دو سوم چرخش میل لنگ ، یک دور می چرخد . اگر موتور 2000 دور در دقیقه بچرخد ، خروجی گیربکس با سرعت 3000 دور در دقیقه می چرخد . این به راننده خودرو اجازه می دهد که با سرعت بزرگ راه ( زیاد ) حرکت کند در حالیکه موتور با دور آرام تری کار می کند .



دنده عقب

دندهد عقب خیلی شبیه به دنده یک است ، با این تفاوت که به جای دنده خورشیدی کوچک که توسط توربین تورک کنورتور رانده می شود ، دنده خورشیدی بزرگ رانده می شود و دنده خورشیدی کوچک در جهت مخالف ، خلاص می چرخد . حامل سیاره ای توسط باند های دنده عقب نگه داشته می شود . بنابراین طبق تساوی ، ما از صفحه قبل داریم :

Ratio = -R/S = 72/36 = 2.0:1

بنابراین نسبت انتقال دور در دنده عقب اندکی کمتر از حالت دنده یک در این گیربکس است .

گیربکس اتوماتیک در خودرو شما چندین وظیفه دارد . شما ممکن است نفهمید که چطور آن از راههای بسیار متفاوت عمل می کند . برای نمونه برخی ویژگی های که یک گیربکس اتوماتیک دارد :

·         اگر ماشین در حالت اورداریو (در گیربکس های چهار دنده)باشد.گیربکس دنده ای مبنی بر سرعت وسیله نقلیه و موقیت پدال گاز انتخاب میکند.

·         اگر شما به آرامی شتاب بگیرید ، تغیر دنده با سرعت کمتری نسبت به موقعی است که شما با تمام گاز شتاب بگیرید.

·         اگر پدال گاز را رها کنیم ،گیربکس به دنده بعدی پائینی تعویض می شود.

·         اگر شما اهرم دنده رادر حالت دنده پائین تر قرار دهید ،گیر بکس تغیرمکان خواهد داد(تعویض خواهد شد)مگر اینکه سرعت خودرو سریعتر ازسرعت دنده انتخابی باشد.اگر سرعت خودرو خیلی زیاد باشدباید صبر کنید تا سرعت آن کم شود و بعد از آن دنده تعویض شود(به دنده پایین).

·         اگر شما گیربکس را در حالت دنده 2 قرار دهید،افزایش و کاهش سرعت بیش از دنده 2 را نخواهیم داشت و هرگز به طور کامل نخواهد ایستاد مگر اینکه دسته دنده را تغییر دهیم.









شما احتمالا ً پیشتر برخی قسمت های شبیه به آن را دیده اید.این واقعا ً مغز گیربکس های اتوماتیک است. آن تمام وظایف را مدیریت می کند.گذرگاه های مسیر روغن را در قسمت های متفاوت گیربکس می توانید ببینید.گذر گاه ها در داخل فلز قالب ریزی شده اند که راه مناسبی برای افزایش بازده مسیر های روغن هستند.

بدون آنها شیلنگ های زیادی برای وصل کردن قسمت های مختلف گیربکس به همدیگر لازم است. ابتدا ما در مورد قسمت های اصلی سیستم هیدرولیک بحث خواهیم کرد و بعدا ً خواهیم دید که چطور آنها با یکدیگر کار می کنند.









روغن های هیدرولیک گیربکس های اتوماتیک:

چهار وظیفه ی اصلی روغن در این سیستم:

• قدرت موتور را از طریق مبدل گشتاور(کلاچ روغنی)  انتقال میدهد.
• گرمای جعبه دنده و مبدل گشتاور  را به خنک کن منتقل کند.
• فشار هیدرولیکی را از طریق سیستم هیدرولیکی انتقال دهد.
• مانند روغن موتور تمام قسمتها را روعغنکاری کند.

خصوصیات روغن هیدرولیک:

• ثبات اکسیداسیون در مقابل دماهای بالا
• ثابت ماندن غلظت در دماهای بالا و پائین
• سازگاری با مواد لاستیکی و اصطکاکی
• سایر خصوصیات شیمیایی

انواع روغنهای توصیه شده توسط کارخانجات برای  سرویس جعبه دنده



فقط از روغنهای تصویب شده ای استفاده کنید که توسط کارخانه تعیین گردیده است.برای مثال به علت ناسازگار بودن روغنهای f , dexron با جانشین کردن انها به جای یکدیگر صفحات اصطکاکی سریعتر ساییده میشود.

هر جعبه دنده با توجه به طراحی ان به یک نوع روغن با ضریب اصطکاک مخصوص(نیرویی برای توقف و یا جلوگیری از حرکت بین دو جسم مجاور هم که به صفحات کلاچ و باند  مربوط است.) به خود نیاز دارد،تا وظایف جعبه دنده را به خوبی انجام دهد.



در مورد روغن موتور هم همچنین است و باید در انتخاب ان دقت کرد.به طور مثال روغن موتور تصویب شده باعث ورم کردن واشرها و در نتیجه اببندی بهتر می شود.در حالی که اگر از یک روغن موتور با فرمول شیمیایی دیگر استفاده کنیم احتمال نشتی و یا حتی خوردگی واشرها و مواد پلاستیکی پیش می اید.



کنترل سطح روغن و کیفیت ان :

پایین بودن سطح روغن :

باعث ترکیب هوا در روغن، در اثر مکش پمپ می شود. وجود هوا در روغن باعث پوکی میشود و باعث ایجاد قابلیت تراکم میشود. در نتیجه درگیری ها با تاخیر انجام خواهد شد. همچنین پمپ نمیتواند به خوبی مبدل و سیستم هیدرولیک را تغذیه کند و در نتیجه گرمای زیاد باعث فرسوده شدن قطعات خواهد شد.

 اثرات بالا بودن سطح روغن :

باعث میشود دنده های جعبه دنده تولید کف و ایجاد حباب مینماید و مانند حالت پایین بودن سطح روغن ، باعث لغزش و گرمای بیش از حد میگردد.کف کردن توام با گرمای زیاد باعث میشود که روغن سریعتر اکسید شود و ایجاد لعاب کند و در نتیجه سوپاپها چسبناک می گردند.

کنترل کیفیت روغن :

علائم روغن تیره و سیاه :

وقتی روغن دارای رنگ تیره و سیاه باشد و نیز با بوی سیم پیچ سوخته همراه باشد در این صورت روغن جعبه دنده بیش از اندازه گرم شده و صفحات کلاچ یا باند سوخته است. اگر رنگ روغن تیره باشد ولی بوی سوختگی ندهد تغییر رنگ ان ممکن است از ضد یخ اتیلن گلیکول باشد.

شیری رنگ شدن روغن :

رنگ شیری روغن بدین معنی است که در روغن اب وجود دارد که در اینصورت اب به روغن جعبه دنده راه پیدا کرده است که باعث تورم کنترل کننده ها و نرمی سطوح اصطکاکی میگردد.

لعاب دار شدن روغن :

در این حالت روغن دارای رنگ قهوه ای روشن متمایل به تیره را دارا میباشدو روغن شفافیت و رنگ قرمز خود را از دست میدهد و لعابی روی ان تشکیل می شود که از روی گیج روغن  مشخص است (مانند نفت روی اب) لعاب باعث چسبندگی سوپاپها و مسدود کردن مجاری ها میشود که باعث افت فشار خواهد شد.

این متن را از روی قسمتی از فصل هشتم کتاب جعبه دنه های اتوماتیک اثر مهندس هاشمی بیدختی نوشتم برای اطلاعات بیشتر به کتاب مراجعه کنید
